焊接技术与自动化专业实训室建设方案
一、建设背景与需求分析
焊接技术与自动化专业是装备制造领域技能人才培养的重要方向，其教学内容涵盖电弧焊、气体保护焊、自动化焊接、焊接检验与工艺评定等环节，对实操教学的可见性、规范性与过程留痕提出了较高要求。依据教育部《职业院校专业实训教学条件建设标准》的通用框架，实训教学场所应按专业基础技能、专业核心技能、专业拓展技能三类划分，并按40人/班的规模确定面积与工位配置。焊接类专业涉及的主要场所包括电弧焊实训车间、金属切割实训车间、焊接结构生产实训车间、焊接检验实训室、焊接工艺评定实训室、自动化焊接实训室、焊接仿真实训室、金属力学性能实训室、金相组织观察实训室、热处理实训室等。
从教学实际看，焊接实训存在若干共性难点：其一，电弧焊作业伴随强光与焊花，画面明暗剧烈变化，熔池形态、运条手法等关键细节难以向全班呈现；其二，大型车间工位分散，一名教师难以同时兼顾多个工位的操作规范与安全状态；其三，实训过程缺少系统化录制，学生课后难以复盘，教师点评缺少可回溯的画面依据；其四，考核评价较多依赖最终焊缝外观与主观判断，过程性数据不足；其五，优质示范资源难以跨班级、跨校区复用。上述问题在《职业院校专业实训教学条件建设标准》中并未直接规定，但属于“看得清、记得下、管得住”的教学必需能力，需要在实训室建设中同步考虑。
二、建设目标与设计原则
本方案以“教学可视化、过程可追溯、考核标准化、资源可沉淀”为总体目标，在不改变现有实训教学体系的前提下，通过移动式示教采集、多机位导播、录播归档与AI辅助分析等手段，提升焊接实训课堂的示范效率与管理水平。
- 合规性原则：场所分类、面积、照度等指标严格对照教育部实训教学条件建设标准执行。焊接工位照度不低于300lx，精细操作区不低于500lx，显色指数Ra不低于80，天然光照度不低于150lx。
- 实用性原则：以教学真实痛点为导向，优先解决示范看不清、过程留不下、考核说不清三类问题。
- 可流转原则：采用无线移动示教推车形态，无需吊顶布线和大规模改造，支持一套设备在电弧焊车间、自动化焊接实训室、焊接检验实训室之间轮换使用，提升设备利用率。
- 兼容性原则：设备与信号接入应兼容现有实训装备，可对接焊接电源、检测仪器、仿真终端等，避免形成信息孤岛。
- 安全性原则：针对焊接大功率设备的电磁环境与高温作业场景，采集设备应具备抗干扰与防强光能力，保障长时间稳定运行。

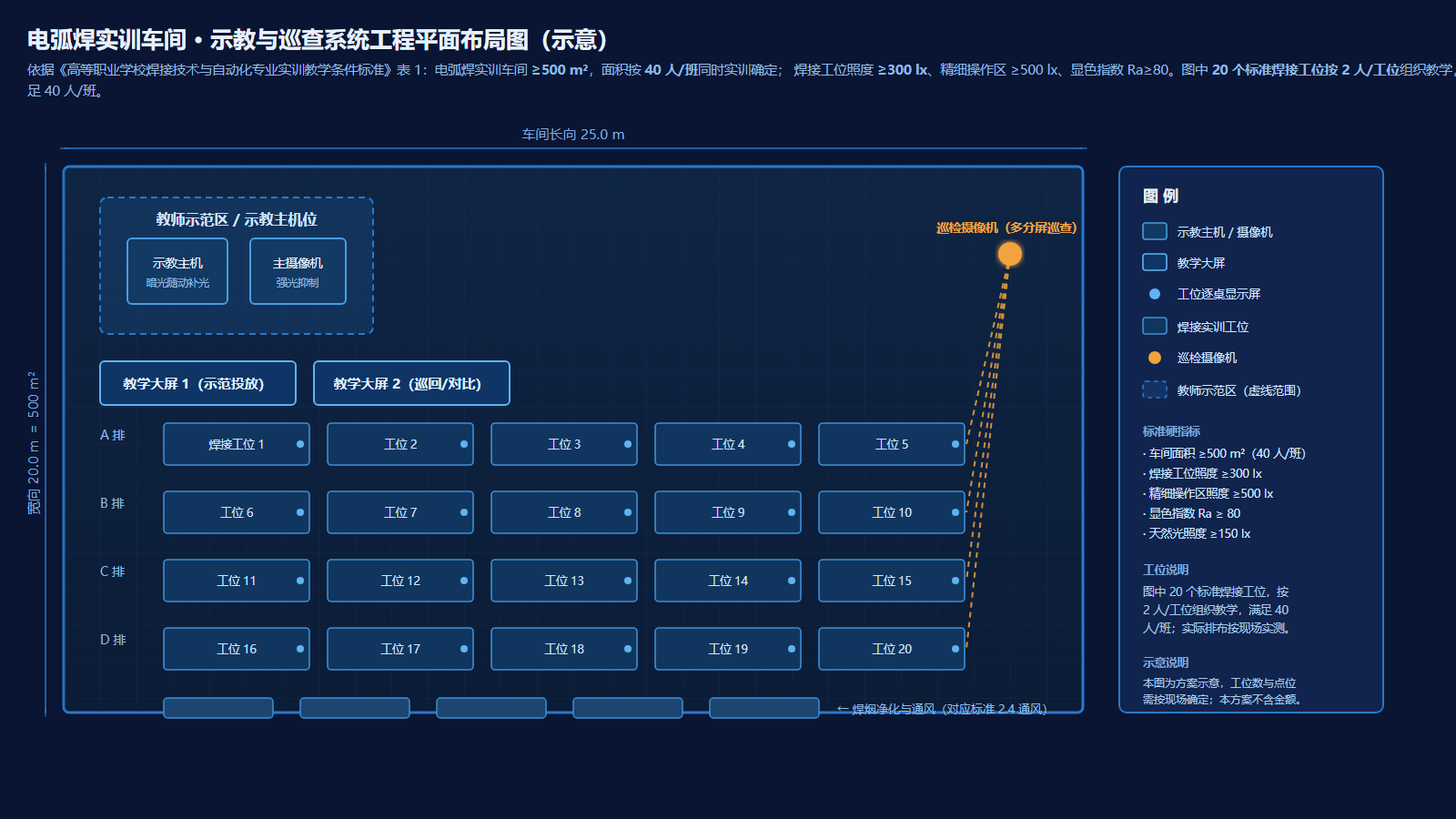

图：焊接实训车间 · 示教与巡查系统平面布局
三、总体方案架构
（一）采集层
采集层由移动示教推车、特写摄像机、全景摄像机、工业级防强光摄像方案及微距采集单元组成。针对电弧焊强光环境，采用具备暗光随动补光与强光抑制能力的示教主机，配合工业级防强光摄像机采集运条与熔池细节；针对焊接检验、金相观察等精细环节，可采用4K微距采集单元呈现毫米级操作；针对自动化焊接实训室，可采集机器人本体动作与控制柜参数画面。摄像机支持多路视频信号混合接入，可满足分屏、画中画与多工位并排对比教学的需要。
（二）传输层
传输层基于标准IP协议与通用以太网传输音视频信号，支持有线与无线两种接入方式。移动示教推车配备无线传输模块，可在车间内自由移动；对于跨实训室、跨楼宇场景，可依托校园网实现画面回传。系统具备弱网自适应能力，在校园内网或公网环境下保持音视频稳定传输，支持校企远程带教与跨校区同步授课。
（三）管理层
管理层由智慧实训教学交互平台与可视化互动移动教学平台构成，承担多机位调度、智能导播、录播归档、资源切片、权限管理与数据统计等职能。平台支持全程录制与课后回看对比纠错，支持多路视频信号接入与分屏展示，支持按操作步骤与重难点进行知识点切片并打标签，形成可检索的校本实训资源。管理端提供管理员、教师、学生三级账号权限，考核录像加密存储。
（四）呈现层
呈现层覆盖教室大屏、工位终端、移动端与远程端。示范画面可实时投屏至班级大屏，也可按工位定向推送至各实训位显示终端；教师可通过手机或平板实时预览机位画面并远程控制镜头缩放；学生可扫码观看示范视频；远程端支持企业技师与异地校区同步接入。
图：实训示教与巡查系统 · 系统拓扑
四、核心功能与配置要点
（一）核心功能
- 强光环境可视化示教：针对电弧焊强光与焊花干扰进行画面优化，稳定呈现运条手法、熔池形态与焊缝成型过程。
- 多机位智能导播：全景与特写镜头搭配，支持自动导播、画面切换与多组画面对比回放，适用于技能竞赛集训场景。
- 全程录制与关键帧留存：实训过程自动录制，关键操作画面自动保存，违规动作可抓拍，操作全程视频留痕，满足教考分离与考核争议追溯需要。
- AI辅助评测与安全预警：可识别操作步骤、违规动作与工艺偏差，实时提示并生成标准化实训报告，辅助教师开展过程性评价。
- 资源切片与归档：实训视频可按操作步骤与重难点自动切片并打标签，支持MP4一键导出，便于导入校本资源平台。
- 远程协同：支持低时延双向音视频互动，可用于校企远程带教、跨校区同步实训与异地联合考核。
（二）配置要点
- 移动示教推车：模块化设计，含示教主机、特写摄像机、全景摄像机、多功能万向臂、移动电源与静音万向轮，按实训室数量与流转需求配置。
- 显示终端：教室大屏或触控一体机，用于集中示范与批注讲解；工位显示终端按工位数量配置。
- 录播与交互平台：部署于校内服务器或指定节点，承担录制、存储、切片与权限管理职能。
- 网络与供电：依托现有校园网与实训室配电条件，移动推车自带移动电源，减少布线改造。
- 辅助采集：针对焊接检验、金相观察等精细环节，可增配微距采集单元。
五、实施步骤与周期安排
- 需求调研阶段：梳理专业课程与实训项目清单，核对各实训室面积、工位数量、照度与网络条件，明确示教点位与流转路径。
- 方案设计阶段：依据调研结果确定采集点位、显示终端布局、平台部署方式与设备流转方案，形成施工与调试计划。
- 设备进场与安装阶段：完成推车组装、摄像机调试、网络接入与显示终端安装，尽量减少对正常教学的影响。
- 系统联调阶段：完成多机位画面校准、导播策略配置、录播参数设置、权限分配与远程链路测试。
- 试运行与验收阶段：选取典型实训课程开展试运行，收集教师与学生反馈，完成功能确认与交付验收。
具体周期依据实训室数量、改造范围与校方教学安排协商确定，一般按阶段推进、分步交付。
六、培训、运维与服务保障
- 分层培训：面向管理员开展平台配置与权限管理培训；面向教师开展示教推车操作、导播切换、录制与资源切片培训；面向学生开展扫码观看与回放使用指引。
- 操作手册与视频指引：提供设备操作手册与短视频教程，便于新入职教师快速上手。
- 运维保障：建立设备巡检与固件升级机制，对录播存储空间、网络链路与推车电源进行定期检查。
- 响应服务：依托本地技术团队提供项目实施、调试与售后运维支持，支持院校按需进行功能定制与二次开发。
- 数据安全：考核录像加密存储，视频资源分级访问，保障教学资料安全。
七、结语
焊接技术与自动化专业实训室建设，既要满足教育部实训教学条件建设标准对场所分类、面积与照度的基本要求，也要回应强光环境看不清、多工位管不住、考核过程留不下等实际教学问题。本方案以移动式示教采集为基础，以录播归档与AI辅助分析为支撑，以资源沉淀与远程协同为延伸，力求在不改变现有教学组织方式的前提下，提升实训课堂的示范效率与管理水平。四川网嘉互联科技有限公司（网嘉视界）专注教育音视频解决方案，其可视化实训示教系统已在焊接、机电、数控、护理等专业场景中应用，可为院校实训室建设提供从方案设计到实施运维的配套支持。具体配置与实施安排，建议结合院校专业设置、实训室条件与教学计划进一步沟通确定。
