工程造价专业实训室建设方案

工程造价专业实训室建设方案

一、建设背景与需求分析

工程造价专业属于土木建筑大类，其人才培养强调"识图—算量—计价—管控"的完整链条，实训教学环节对操作过程的可视化、可记录、可复核要求较高。依据教育部《职业院校专业实训教学条件建设标准》的通用骨架，实训教学场所应按专业基础技能、专业核心技能、专业拓展技能三类划分，面积按40人／班同时实训确定，并对采光、照明、通风、防火、安全与卫生、网络环境提出明确要求。

结合工程造价专业常见实训场所（如BIM与造价实训室、工程测量实训室、建筑材料检测实训室、建筑智能化实训室等）的教学实际，当前普遍存在以下需求：

• 软件操作类教学内容（算量软件、计价软件、BIM建模）以屏幕内容为主，需要将教师操作界面同步展示至学生工位，并对全班屏幕状态进行巡查。
• 测量仪器读数与操作手法需要多人同时观察，室外或分散场地示范难以集中。
• 建筑智能化系统调试多为机房与弱电井作业，空间受限，学生不便围观。
• 实训过程缺少录制留存，过程性评价缺乏依据，课后复盘与技能考核追溯困难。
• 优质示范资源难以跨班级、跨教室、跨校区复用，校本资源沉淀不足。

本方案依据上述标准框架与教学需求，结合四川网嘉互联科技有限公司（网嘉视界）可视化实训示教系统的实际能力编制，用于指导工程造价专业实训室的示教、录播与巡查能力建设。

二、建设目标与设计原则

建设目标围绕实训教学的"看得清、记得下、管得住、沉淀好"四类共性需求展开：实现精细操作与屏幕内容的清晰展示；实现实训过程全程录制与课后回看对比；实现一名教师对多工位的视频巡查与安全监管；实现优质示范资源的分类归档与复用。

设计原则如下：

• 合规性原则：场所采光、照明、通风、防火、安全卫生与网络环境按GB 50033、GB 50034、GB 50243、GB 50016、GBZ 1、GB/T 12801及GB 2893、GB 2894等标准执行，其中实训室天然光照度标准值不低于150lx，工位照度不低于300lx，精细操作区照度不低于500lx，一般显色指数Ra不低于80。
• 实用性原则：以教学真实痛点为导向，不追求设备堆砌，机房类实训室已有屏幕广播的，示教增益点应落在多工位巡查、录屏留档与作品广播上。
• 可流转原则：采用无线移动示教推车，无需吊顶布线与大规模改造，一套设备可在多个实训室之间轮换使用，提升设备利用率。
• 可扩展原则：系统基于标准IP协议与通用以太网传输音视频信号，便于后续接入既有教学平台与资源系统。

三、总体方案架构

方案按采集层、传输层、管理层、呈现层四层组织。

3.1 采集层

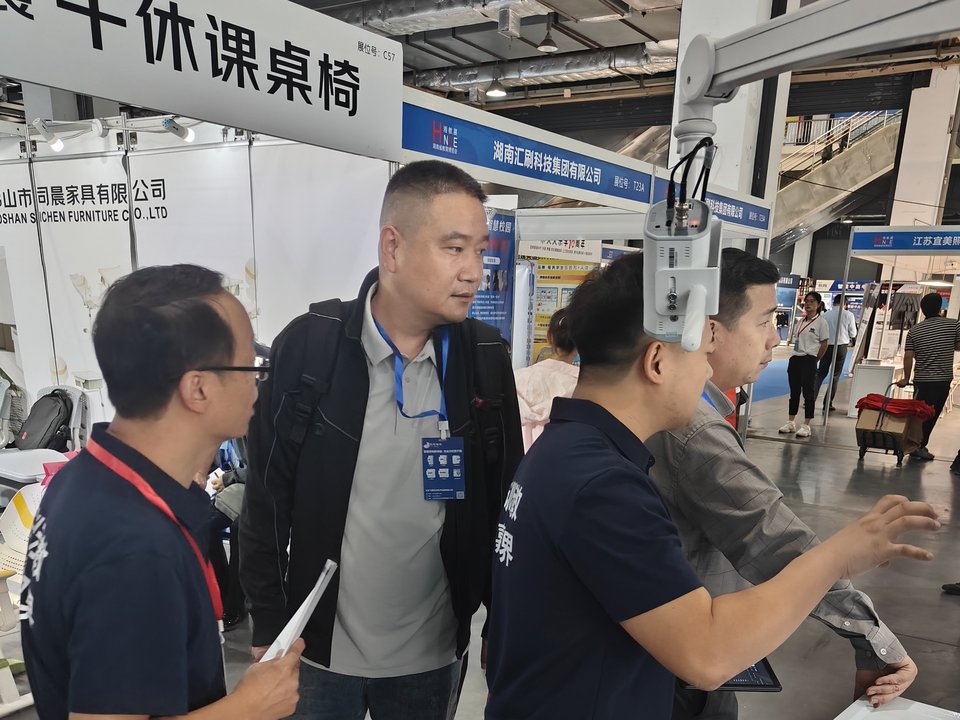

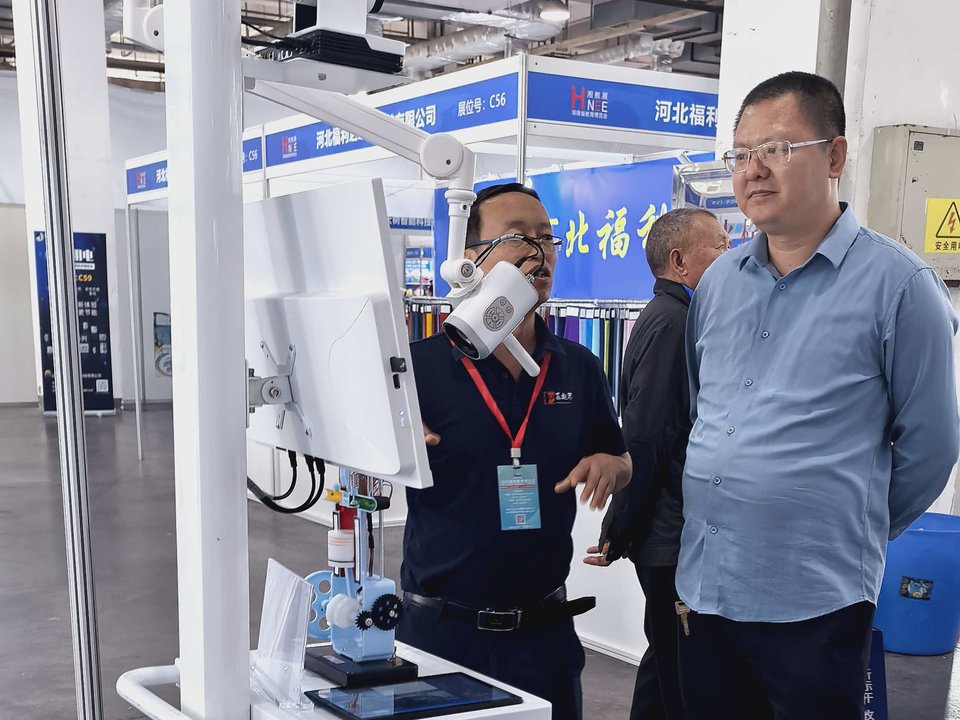

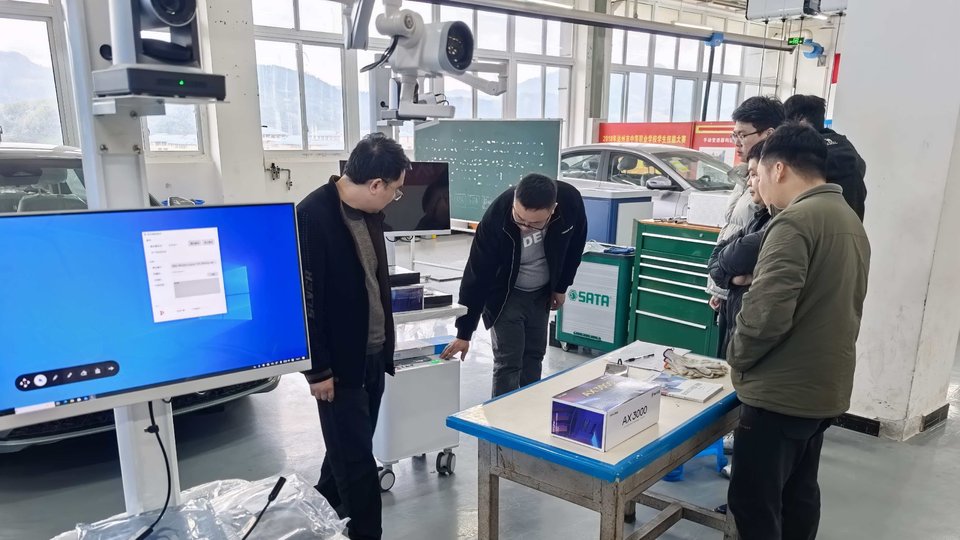

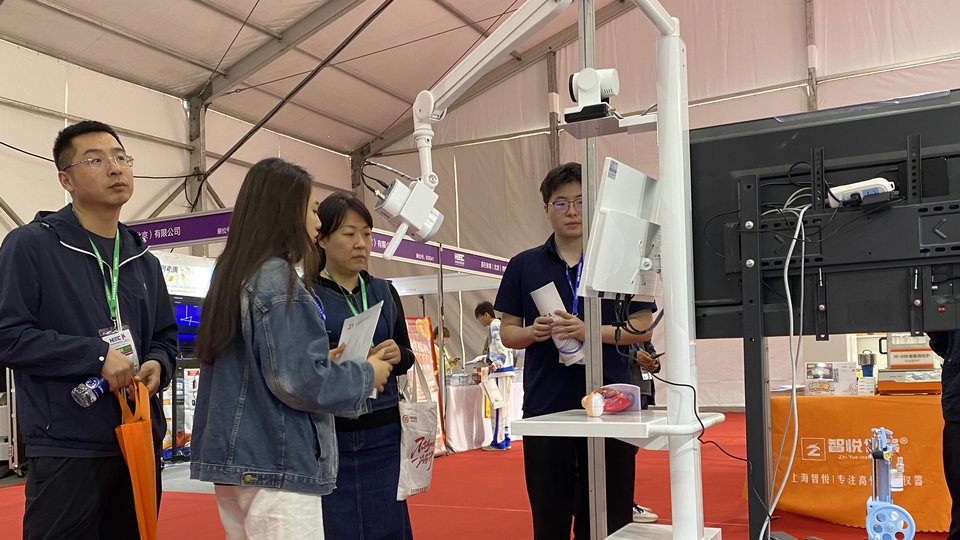

• 移动示教推车：模块化设计，含示教主机、特写摄像机、多功能万向臂、托板、箱体、移动电源、移动底座与万向轮，各模块可独立拆卸组合。
• 全景与特写机位：全景云台摄像机用于整体场景，特写机位用于操作台、仪器面板与手部动作；精细操作场景可配置微距采集能力，支持画面放大、定格与批注。
• 屏幕信号采集：对算量、计价、BIM等软件操作界面进行信号采集，与实景画面同屏展示。
• 设备信号接入：可对接测量仪器、检测设备等外部信号，实现设备数据与实操视频同步录制归档。

3.2 传输层

• 基于标准IP协议与通用以太网传输，支持无线移动部署，适应老旧实训室与大型实训场地。
• 支持低时延双向音视频传输，具备弱网自适应能力，满足跨教室、跨校区远程观摩与校企远程带教需要。
• 针对机电、焊接等大功率设备环境，具备电磁抗干扰设计，保障长时间实训画面稳定。

3.3 管理层

• 智慧实训教学交互平台：支持多路视频源管理、智能导播、高清录制与多屏互动，录制内容自动上传，支持分类、检索、剪辑与分享。
• 可视化互动移动教学平台：支持多分屏视频巡查，一名教师可同时查看多个工位画面，及时发现操作卡点与违规行为。
• 分级权限管理：设置管理员、教师、学生三级账号，视频资源分级访问，考核录像加密存储。

3.4 呈现层

• 教室触控一体机：用于大屏示教播放，支持多源视频统一接入与切换、触控缩放、实时批注与一键录制。
• 工位终端与学生终端：支持按小组工位定向推送示教画面，支持多路切换，适配PC、平板、手机与大屏。
• 移动端同步预览：教师可通过手机、平板实时预览机位画面并远程控制镜头缩放，学生可扫码观看示范视频。

四、核心功能与配置要点

结合工程造价专业实训室的场所构成，功能落位如下：

• BIM与造价实训室：以屏幕信号采集与多屏投放为主，配合多工位屏幕巡查与操作录屏留档，支撑过程性评价；优秀学生作品可一键广播至全班。
• 工程测量实训室及室外场地：采用无线移动示教，仪器显示屏与操作台俯拍采集，户外低时延画面回传，录制测量操作全过程。
• 建筑材料检测实训室：针对力学性能测定等精细操作区，按标准配置不低于500lx的照度与局部补充照明，配合特写机位采集试样装夹与读数过程。
• 建筑智能化实训室：面向安防、楼控、综合布线等机房与弱电井作业，采用移动示教推车进行机柜作业画面采集，解决学生无法围观的问题。
• 通用能力：多路视频信号混合接入，支持分屏、画中画与多学生操作并排对比；实训视频可按操作步骤与重难点智能切片并打知识点标签，形成校本微课资源；视频支持MP4一键导出，可直接导入校本资源平台。

配置要点按实训室数量与班额确定推车与机位数量，遵循"一套推车多实训室流转"的思路，避免重复采购。设备名称、单位与数量按实训教学设备要求逐室列明，执行标准按现行国家标准与行业标准引用。

五、实施步骤与周期安排

• 第一阶段 需求调研与方案确认：核对各实训室面积、工位布局、网络环境与既有设备情况，明确示教、录播、巡查功能的分室落位。
• 第二阶段 环境准备：按标准核查采光、照明、通风、防火与安全卫生条件，完善网络环境，保障实训教学软件及设备正常运行。
• 第三阶段 设备安装与调试：完成推车组装、机位调试、平台部署与网络联调，进行多机位导播与录制功能验证。
• 第四阶段 试运行与优化：选取典型课程开展试用，收集教师反馈，调整机位角度、画面布局与巡查分屏方案。
• 第五阶段 验收与交付：按方案逐项核对功能与配置，形成验收记录与操作文档。

具体周期根据实训室数量与现场条件确定，由供需双方在实施计划中约定。

六、培训、运维与服务保障

• 分层培训：面向管理员开展平台配置与权限管理培训；面向教师开展示教推车操作、录播与资源上传培训；面向学生开展扫码观看与终端使用引导。
• 文档交付：提供操作手册、维护说明与常见问题指引，便于日常自主使用。
• 运维保障：建立设备巡检与故障响应机制，明确响应时限与处理流程；对录制资源进行定期备份与存储容量评估。
• 本地化服务：依托西南本地技术团队，提供项目实施、调试与售后运维支持，可按院校需要提供功能定制与二次开发服务。
• 持续优化：结合学期教学反馈，对资源分类标签、切片规则与巡查策略进行迭代调整。

七、结语

工程造价专业实训室建设的核心，不在于设备数量的叠加，而在于让操作过程可看、可存、可查、可复用。本方案以教育部实训教学条件建设标准为合规底线，以四川网嘉互联可视化实训示教系统的采集、传输、管理与呈现能力为技术支撑，围绕工程造价专业软件操作、仪器测量、材料检测与智能化调试等典型场景逐项落位，力求在满足标准要求的前提下，提升实训教学的组织效率与过程管理水平，为专业教学改革与技能考核提供稳定可用的基础条件。

图：实训示教与巡查系统 · 系统拓扑
