模具制造技术专业实训室建设方案

一、建设背景与需求分析

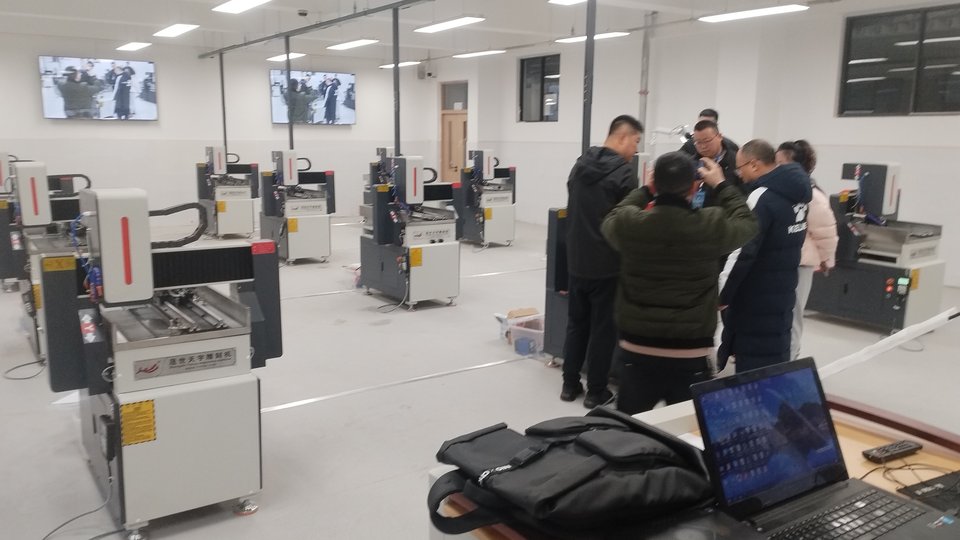

模具制造技术专业面向模具设计、模具零件加工、装配调试与质量检测等岗位群，实训教学以数控加工、电火花成形、线切割、钳工修配、模具装配与试模为主线。实训场所通常包含数控实训车间、钳工实训室、模具装配实训室、精密测量实训室等，普遍存在以下几类教学难点。

• 工位分散、设备遮挡：数控机床与加工中心多为封闭式结构，模具型腔加工、刀具轨迹与切削状态难以被多名学生同时观察。
• 精细操作看不清：钳工修配、研配、抛光、装配对位等动作集中在手部，毫米级细节在常规距离下难以呈现。
• 过程难留痕：实训以最终零件或装配结果评价为主，操作规范性、工艺步骤完整性缺少过程记录，考核争议缺少追溯依据。
• 安全监管压力大：机床、电火花、线切割等属高风险设备，一名教师难以同时巡查多个工位，违规操作发现滞后。
• 资源难沉淀：优质示范与典型案例难以数字化归档，无法跨班级、跨实训室复用，精品课程与教改项目缺少实景素材。

依据教育部《职业院校专业实训教学条件建设标准》的固定结构，实训教学场所要求涵盖分类与主要功能、采光、照明、通风、防火、安全与卫生、网络环境等条目；实训教学设备要求按实训室逐室列明设备名称、主要功能和技术要求、单位、数量与执行标准。其中采光按GB 50033，实训室天然光照度标准值不低于150lx；照明按GB 50034，一般显色指数Ra不低于80，实训室工位照度不低于300lx，精细操作区照度不低于500lx且局部补充照明不得产生有害眩光；通风按GB 50243，防火按GB 50016，安全与卫生按GBZ 1、GB/T 12801，安全标志按GB 2893、GB 2894；网络环境应保证实训教学软件及设备正常运行。本方案在上述标准框架内，围绕"看得清、记得下、管得住、沉淀好"四类共性教学需求，对模具制造技术专业实训室的信息化示教与录播巡查能力进行配置设计。

二、建设目标与设计原则

2.1 建设目标

• 构建覆盖数控加工、钳工修配、模具装配、精密测量等场所的可视化示教环境，使关键工艺细节能够同步呈现至全班工位。
• 建立实训过程录制与归档机制，形成可回看、可对比、可追溯的过程性评价依据。
• 建立多工位视频巡查能力，辅助教师及时发现违规操作与安全隐患。
• 沉淀校本实训资源，支撑课前预习、课后复盘与课程资源建设。

2.2 设计原则

• 标准符合性：场所采光、照明、通风、防火、安全卫生与网络环境满足上述标准条目要求。
• 无线移动、轻量化部署：采用移动示教推车方案，无需吊顶布线与大规模实训室改造，可在不同实训室、不同专业之间流转复用，提升设备利用率。
• 理虚实一体化：实景示教画面、虚拟仿真画面与设备数据画面支持同屏展示，便于理论与实践衔接。
• 兼容与扩展：支持多路视频信号混合接入与分屏、画中画显示，支持后续接入AI分析与考核评测能力。
• 安全与合规：考核录像分级访问、加密存储，保障教学资料安全。

三、总体方案架构

方案按采集层、传输层、管理层、呈现层四层组织。

3.1 采集层

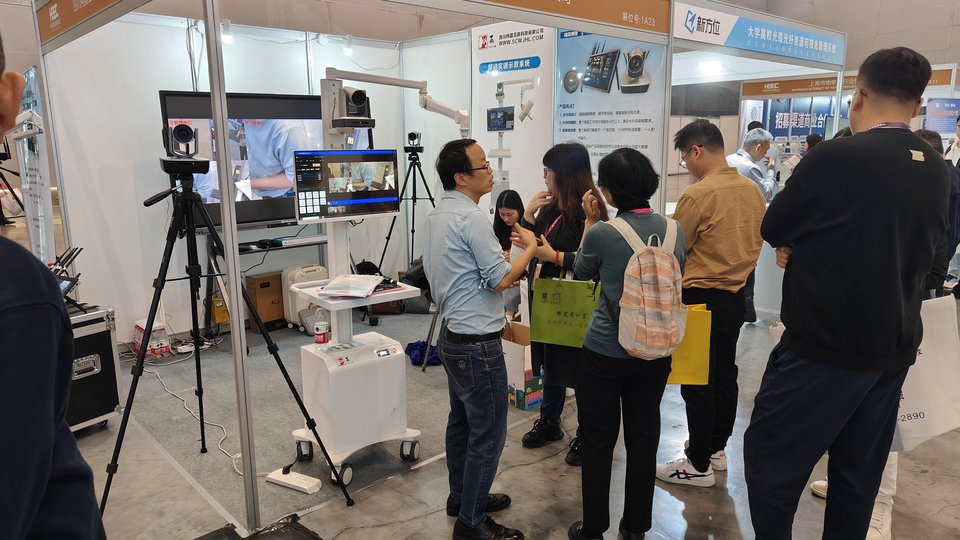

• 移动示教推车：模块化设计，含示教主机、特写摄像机、全景云台摄像机、多功能万向臂、移动电源与静音万向轮，可在数控车间与钳工、装配实训室之间流转。
• 特写与微距采集：4K微距摄像用于钳工研配、抛光、装配对位等毫米级操作；工业防尘防油污摄像方案用于机床内部切削、刀具轨迹等封闭场景采集。
• 设备信号接入：可对接数控机床、示波器、汽车诊断仪、3D打印设备、医学检测仪器等，实现设备数据与实操视频同步录制归档。
• 环境适配：针对机电、焊接等大功率设备电磁干扰优化，长时间实训画面稳定；车间降噪音频处理，过滤设备噪音，保证授课人声清晰。

3.2 传输层

• 基于标准IP协议与通用以太网传输音视频信号，适应不同网络环境。
• 支持校园内网与公网弱网环境下的低时延双向音视频传输，可用于校企远程带教、跨校区同步授课。
• 网络环境按标准要求配置，保证实训教学软件及设备正常运行。

3.3 管理层

• 智慧实训教学交互平台（锐智R系列）：多机位调度、智能导播、高清录直播与多屏互动，支持数十路视频源管理。
• 可视化互动移动教学平台（智能A系列）：多分屏视频巡查，一名教师同时查看多个工位画面。
• 分级权限管理：管理员、教师、学生三级账号，视频资源分级访问，考核录像加密存储。
• 数据统计看板：可统计班级实训时长、错误频次等过程数据，为教学诊断提供参考。

3.4 呈现层

• 教室触控一体机大屏投放，支持实时批注圈点。
• 工位逐桌投送：示范画面按小组工位定向推送，支持多路切换。
• 移动端同步预览：教师手机、平板实时预览机位画面，远程控制镜头缩放；学生可扫码观看示范视频。

图：实训示教与巡查系统 · 系统拓扑

四、核心功能与配置要点

4.1 可视化示教与精细操作呈现

• 俯拍示教推车高倍率对准操作台，解决钳工修配、研配、抛光等手部细节看不清的问题。
• 画面支持放大、定格、批注，便于对关键步骤进行讲解。
• 多路视频信号混合接入，支持分屏、画中画与多学生操作并排对比教学。

4.2 多机位录播与过程留痕

• 全景与特写镜头搭配，支持自动导播与画面切换，满足技能竞赛集训场景。
• 实训全程录制，关键操作帧自动留存，违规动作抓拍，操作过程视频留痕可追溯。
• 视频知识点智能切片归档，可按操作步骤与重难点自动切片并打标签，便于构建校本微课资源库。
• 轻量化资源导出，视频支持MP4一键导出，可直接导入校本资源平台。

4.3 多工位巡查与安全预警

• 多分屏视频巡查，覆盖数控车间、钳工实训室、装配实训室等分散工位。
• AI安全预警识别违规动作并抓拍，辅助教师及时介入。
• 支持多学生操作画面对比回放与标准范例对照，辅助学生自主纠错。

4.4 考核与赛事集训支撑

• 面向1+X技能等级考证、校级至省级技能大赛集训、期末实训考核、学徒制实操考核等场景。
• AI智能评测识别操作步骤、违规动作与工艺偏差，生成标准化实训报告，支撑教考分离与量化评分。
• 考核过程自动保存关键操作画面，为评分争议提供追溯依据。

4.5 配置要点（只列规格与数量要点）

• 移动示教推车：按数控实训车间、钳工实训室、模具装配实训室、精密测量实训室分别配置，可跨室流转复用；每车含示教主机、特写摄像机、全景云台摄像机、多功能万向臂、移动电源与万向轮。
• 微距采集单元：配置于钳工修配与装配工位，用于毫米级操作细节采集。
• 工业防尘防油污摄像单元：配置于数控加工设备，用于机床内部画面采集。
• 大屏呈现终端：配置于各实训室，用于示范画面投放与批注讲解。
• 工位显示终端：按小组工位数量配置，用于示范画面逐桌投送。
• 软件平台：智慧实训教学交互平台、可视化互动移动教学平台，按实训室数量与管理规模配置授权。
• 网络与供电：按标准网络环境要求配置交换与布线，移动推车自带移动电源，减少对既有供电点位的依赖。

五、实施步骤与周期安排

• 第一阶段 需求调研与方案确认：核实各实训室面积、工位数量、设备类型与网络条件，确认采集点位与呈现方式。
• 第二阶段 现场勘察与点位设计：确定推车流转路线、摄像安装位置、大屏与工位终端布点，避免影响既有设备布局与安全通道。
• 第三阶段 设备安装与系统调试：完成推车组装、摄像与音频调试、平台部署与网络联调。
• 第四阶段 功能验证与试运行：在真实实训课程中试运行，验证示教、录播、巡查与归档功能。
• 第五阶段 教师培训与交付验收：开展分角色培训，完成资料移交与验收。

各阶段周期依据实训室数量与现场条件确定，实施过程中与学校教学安排错峰进行，减少对正常教学的影响。

六、培训、运维与服务保障

• 培训：面向管理员、任课教师、督导人员分别开展操作培训，内容涵盖推车使用、摄像调节、录播与切片、巡查与考核评测、资源导出。
• 运维：提供设备巡检与软件升级支持；移动推车模块化设计，各模块可独立拆卸更换，便于日常维护。
• 服务：本地技术团队提供项目实施、调试与售后运维响应，支持按院校需求进行功能定制与二次开发。
• 资料：交付操作手册、维护说明与配置清单，便于学校自主管理与后续扩展。

七、结语

模具制造技术专业实训室建设，核心在于让关键工艺看得清、让实训过程记得下、让多工位管得住、让优质资源沉淀好。本方案在教育部实训教学条件建设标准框架内，结合数控加工、钳工修配、模具装配与精密测量等场所的实际教学需求，以移动示教推车、多机位录播、多分屏巡查与智慧实训教学交互平台为主要手段，形成可流转、可复用、可扩展的实训教学支撑环境。方案不改变原有设备与工艺路线，重在补齐示教呈现与过程留痕环节，为模具制造技术专业的日常教学、技能考核与赛事集训提供务实支撑。
